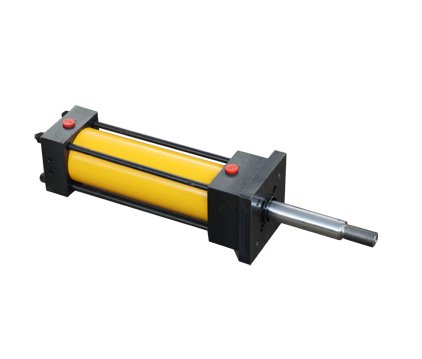

三维钻换位缸介绍

　　液压油缸原理结构图讲解

　　液压油缸 通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

　　缸体组件

　　缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。

　　缸筒与端盖的连接形式：a法兰式连接 b半环式连接 d拉杆式连接 f内螺纹连接

　　(1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。

　　(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。

　　(3)螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。

　　(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。

　　(5)焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。

　　缸筒是液压缸的主体，其内孔一般采用镗削、绞孔、滚压或珩磨等精密加工工艺制造，要求表面粗糙度在 0.1～0.4μm，使活塞及其密封件、支承件能顺利滑动，从而保证密封效果，减少磨损；缸筒要承受很大的液压力，因此，应具有足够的强度和刚度。端盖装在缸筒两端，与缸筒形成封闭油腔，同样承受很大的液压力，因此，端盖及其连接件都应有足够的强度。设计时既要考虑强度，又要选择工艺性较好的结构形式.

　　活塞组件

　　活塞组件由活塞、活塞杆和连接件等组成。随液压缸的工作压力、安装方式和工作条件的不同，活塞组件有多种结构形式。

　　活塞与活塞杆的连接形式：螺纹式连接和半环式连接

　　活塞与活塞杆的连接最常用的有螺纹连接和半环连接形式，除此之外还有整体式结构、焊接式结构、锥销式结构等。螺纹式连接，结构简单，装拆方便，但一般需备螺母防松装置；半环式连接，连接强度高，但结构复杂，装拆不便，半环连接多用于高压和振动较大的场合
